| Наименование | Тип | Назначение |
|---|---|---|
| Счетчик активной электрической энергии однофазный многофункциональный электронный | ЭЭ8007 ТУ ВY 300125187. 228-2009 | Предназначены для измерения активной электрической энергии в однофазных двухпроводных цепях переменного тока автономно или в составе автоматизированной системы контроля и учета электроэнергии АСКУЭ на объектах предприятий промышленности, энергетики, сельского хозяйства и в бытовом секторе. |
Скачать руководство по эксплуатации [ЭЭ8007]
Скачать проспект [ЭЭ8007]
| Технические характеристики: | |
|---|---|
| Класс точности | 1 |
| Сила тока, А | 5-50; 5-80 |
| Пределы изменения выходного сигнала: | |
| — напряжения, В | 176-220-253 |
| — частоты, Гц | 47,5-50-52,5 |
| Передаточное число импульсного выхода основного передающего устройства, имп/кВт˙ч | 10000 |
| Порог чувствительности, не более, мА | 20 |
| Мощность потребления: | |
| — параллельной цепью, не более, ВА (Вт) | 2 (2) |
| — последовательной цепью, не более, ВА | 0,4 |
| Условия эксплуатации: | |
| — температура окружающего воздуха, °С | от минус 25 до плюс 55 от минус 40 до плюс 55 |
| — относительная влажность воздуха | до 90% при температуре 30 °С |
| Средний срок службы, лет | 25 |
| Гарантийные обязательства, лет | 8 |
| Габаритные размеры, мм | 195х132х64 |
| Масса, не более, кг | 1,0 |
Функциональные возможности:
- отключение нагрузки при превышении установленного лимита мощности или во время действия заданного тарифа;
- погрешность среднего суточного хода часов в нормальных условиях +1 с;
- учет электроэнергии по одному, двум, трем и четырем тарифам;
- максимальное количество точек переключения с одной тарифной зоны на другую в течение 8-ми суток;
- установка до 12 сезонных вариантов тарификации;
- защита от хищения электроэнергии;
- защита от несанкционированного изменения введенной и накопленной информации;
- сохранение введенной и накопленной информации при пропадании сетевого питания в течение 8 лет;
- наличие двухстрочного знакосинтезирующего дисплея;
- доступ к данным счетчика через пароль.
Особенности:
- включение и отключение автоматического перехода на «зимнее» – «летнее» время;
- по заказу потребителя счетчики могут изготавливаться с интерфейсом RS-485 b , и без интерфейса, с портом IrDA и без порта, с устройством управления нагрузкой и без устройства управления нагрузкой;
- возможность крепления на 35 миллиметровую DIN рейку.

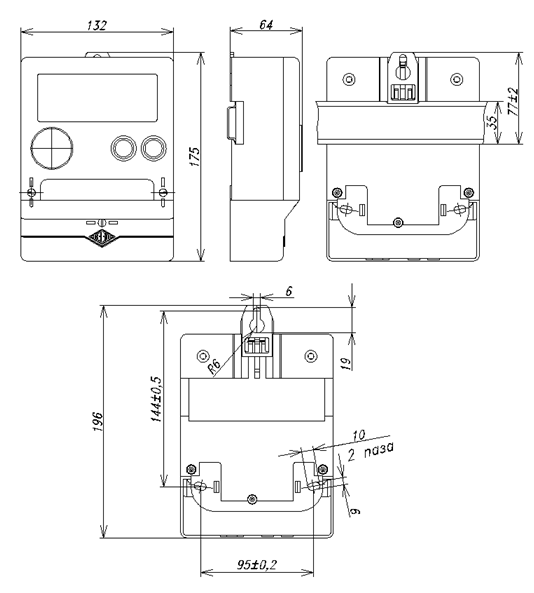

Габаритные и установочные размеры

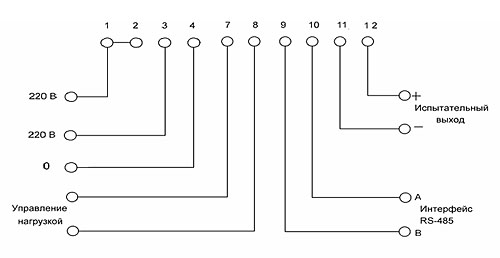

Схема подключения
| Таблица исполнений счетчиков ЭЭ8007 | |||||
|---|---|---|---|---|---|
| Исполнение счетчика | Максимальный ток, А | Рабочий диапазон температур, °С | Порт интерфейса IrDA | Порт интерфейса RS-485 | Устройство управления нагрузкой |
| ЭЭ8007/1 | 50 | от минус 25 до плюс 55 | — | — | — |
| ЭЭ8007-А/1 | 80 | ||||
| ЭЭ8007/1-Т | 50 | от минус 40 до плюс 55 | |||
| ЭЭ8007-А/1-Т | 80 | ||||
| ЭЭ8007/2 | 50 | от минус 25 до плюс 55 | + | — | — |
| ЭЭ8007-А/2 | 80 | ||||
| ЭЭ8007/2-Т | 50 | от минус 40 до плюс 55 | |||
| ЭЭ8007-А/2-Т | 80 | ||||
| ЭЭ8007/3 | 50 | от минус 25 до плюс 55 | — | + | — |
| ЭЭ8007-А/3 | 80 | ||||
| ЭЭ8007/3-Т | 50 | от минус 40 до плюс 55 | |||
| ЭЭ8007-А/3-Т | 80 | ||||
| ЭЭ8007/4 | 50 | от минус 25 до плюс 55 | — | — | — |
| ЭЭ8007А/4 | 80 | ||||
| ЭЭ8007/4-Т | 50 | от минус 40 до плюс 55 | |||
| ЭЭ8007-А/4-Т | 80 | ||||
| ЭЭ8007/5 | 50 | от минус 25 до плюс 55 | + | + | — |
| ЭЭ8007-А/5 | 80 | ||||
| ЭЭ8007/5-Т | 50 | от минус 40 до плюс 55 | |||
| ЭЭ8007-А/5-Т | 80 | ||||
| ЭЭ8007/6 | 50 | от минус 25 до плюс 55 | + | — | + |
| ЭЭ8007А/6 | 80 | ||||
| ЭЭ8007/6-Т | 50 | от минус 40 до плюс 55 | |||
| ЭЭ8007-А/6-Т | 80 | ||||
| ЭЭ8007/7 | 50 | от минус 25 до плюс 55 | — | + | + |
| ЭЭ8007А/7 | 80 | ||||
| ЭЭ8007/7-Т | 50 | от минус 40 до плюс 55 | |||
| ЭЭ8007-А/7-Т | 80 | ||||
| ЭЭ8007/8 | 50 | от минус 25 до плюс 55 | + | + | + |
| ЭЭ8007-А/8 | 80 | ||||
| ЭЭ8007/8-Т | 50 | от минус 40 до плюс 55 | |||
| ЭЭ8007-А/8-Т | 80 | ||||
