| Наименование | Назначение |
|---|---|

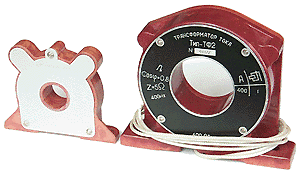

| Трансформаторы тока ТФ1 и ТФ2 | Для преобразования больших величин переменного тока частотой от 350 до 1200 Гц в ток величиной до 1 А. Работает в комплекте с амперметром АФ1. |
Приборы работоспособны при частотах от 350 до 1200 Гц;
Температуре окружающего воздуха от минус 60 до 150°С;
Относительной влажности до 98% ;
Температуре 400°С;
Исполнение приборов обычное и тропическое.
Технические характеристики
| Условное обозначение трансформаторов | Пределы измерений, А | Число ампер-витков первичной обмотки | Число витков первичной обмотки |
|---|---|---|---|
| ТФ1-25,50,100 | 0-25 0-50 0-100 | 100 100 100 | 4 2 1 |
| ТФ1-75,150 | 0-75 0-150 | 150 150 | 2 1 |
| ТФ1-200 | 0-200 | 200 | 1 |
| ТФ1-300 | 0-300 | 300 | 1 |
| ТФ2-400 | 0-400 | 400 | 1 |
| ТФ2-600 | 0-600 | 600 | 1 |
| Номинальная частота, Гц | 40 |
| Токовая погрешность, % — не более | 0,5 |
| Угловая погрешность ,мин | 40 |
| Масса, кг: ТФ1 ТФ2 | 0,325 0,700 |
| Габаритные размеры: ТФ1 ТФ2 | 95х75х32 130х109х36 |
