| Наименование | Назначение |
|---|---|

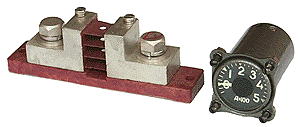

| Амперметр А-0 | Миниатюрный в комплекте с наружным шунтом для измерения силы постоянного тока. |
Работоспособны при температуре окружающей среды от минус 60 до плюс 50 °С.
Изготавливаются в обычном и тропическом исполнении.
Технические характеристики
| Основная погрешность, % от суммы модулей конечных значений диапазона измерений | Основная погрешность амперметра А-8 , % (без учета погрешности шунта) | Время успокоения, не более, с |
|---|---|---|
| ±2 | ±4 | 3 |
| Обозначение амперметра | Пределы измерений, А | Цена деления шкалы, А | Включение с шунтом типа | Габаритные размеры шунтов, мм | Масса шунтов, кг | Габаритные размеры амперметра, мм | Масса амперметров, кг |
|---|---|---|---|---|---|---|---|
| А-1 | 40-0-400 | 20 | ША-46 | 83х44х43 | 0,33 | 47х47х79 | 0,25 |
| А-2 | 50-0-500 | 25 | Ш-2 | 142х51х32 | 0,7 | ||
| А-3 | 100-0-1000 | 50 | Ш-3 | 143х69х32 | 0,95 | ||
| А-4 | 15-0-180 | 15 | ША-180 | 85х40х29 | 0,25 | ||
| А-5 | 10-0-120 | 10 | ША-340 | 85х26х25 | 0,1 | ||
| А-6 | 5-0-60 | 5 | ША-240 | ||||
| А-7 | 2-0-30 | 2 | ША-140 | ||||
| А-8 | 1-0-10 | 0,5 | Непосредственное (шунт установлен на зажимах прибора) | 0,3 |
| Обозначение шунтов | Номинальный ток, А | Номинальное падение напряжения при номинальном токе, мВ | Допустимая длительная нагрузка, А | Основная погрешность, % |
|---|---|---|---|---|
| ША-46 | 300 | 50 | 200 | ±0,5 |
| Ш-2 | 500 | 75 | 400 | ±0,5 |
| Ш-3 | 1000 | 75 | 600 | ±0,5 |
| ША-140 | 30 | 75 | 20 | ±0,2 |
| ША-240 | 60 | 75 | 40 | ±0,2 |
| ША-340 | 120 | 75 | 80 | ±0,2 |
| ША-180 | 180 | 75 | 120 | ±0,5 |
